室内空气中苯系物、TVOC等配置方案
发布时间:2022-06-14 08:31
符合GB 50325-2020《民用建筑工程室内环境污染控制标准》新标准!
室内空气中苯系物、TVOC等配置方案

前言


     本方案书是我司针对“室内空气中苯系物、TVOC、甲醛、氨、氡”采购项目的配置方案文件。并结合我公司的气相色谱仪+热解析仪技术指标及功能特点而制定的。
2020年1月16日,中华人名共和国住房和城乡建设部与国家市场监督管理总局联合发布了中华人名共和国国家标准GB 50325-2020《民用建筑工程室内环境污染控制标准》。该标准将于2020年8月1日正式实施,同时GB 50325-2010《民用建筑工程室内环境污染控制规范》将废止。

与旧版标准相比,室内污染物新增甲苯、二甲苯的检测要求;细化了苯系物、TVOC的检测方法,新增采用T-C复合采样管取样检测。
为满足广大客户的需求,自新标准发布以来,我公司立即组织实验室开展实验,对新标准的具体实验数据进行了详细整理,并提出了室内环境检测新国标《GB50325-2020》解决方案。

一、实验仪器
序号 仪器 型号 数量 单位 备注
1 气相色谱仪 GC-9860 1 FID+毛细
2 二次热解析仪 ATDS-3430 1 二次解析
3 氢气发生器 BF-300E 1 高纯氢气300ml/min
4 空气发生器 BF-2L 1 2000ml/min
5 数据处理 BF-2002 1 TVOC专用版本
6 TVOC色谱柱 50m 1 分析TVOC
7 大气采样器 2021B 1 双气路恒流
8 电子皂膜流量计 ZM-103B 1 校准大气采样器
9 分光光度计 723N 1 分析甲醛和氨AHMT法
10 测氡仪  KJD-2000R   1 泵吸静电方式
11 采样箱 21孔 1 装采样瓶
12 大型气泡吸收管 10ml 10 采集甲醛或氨
14 T-C符合管 6mm*150mm 10 采集苯系物和TVOC
15 氨标液   1 测氨
16 微量进样器 1ululul 各2支
二、质量保证
1、产品配发检验合格证和使用说明书,以确保用户能更好的了解并使用我公司产品。
2、免费保修范围和时间段:
整机的保修期按安装验收报告签字之日起12个月为止,若安装验收工作有延误则保修期从到货之日算起15个月止。保修期内非人为因素引起的所有服务和配件全部免费。
3、响应时间和响应方式:
供方接到需方的保修电话后,8小时内做出响应;若需现场解决的,派出专业技术服务人员,并做到质量问题不解决服务人员不撤离。对每件用户反馈的产品质量问题及处理结果我公司将予以存档。
4、安装、调试和培训:
免费上门安装调试,培训操作人员。需方操作人员来京参加培训,供方免收培训费。
5、保修期外和保修范围外的售后:
产品超过保修期或保修范围外的售后服务,供方承诺长期以优惠价提供零配件,并有义务在保修期外长期提供有偿维修服务和终身的技术支持。




附:主要仪器参数

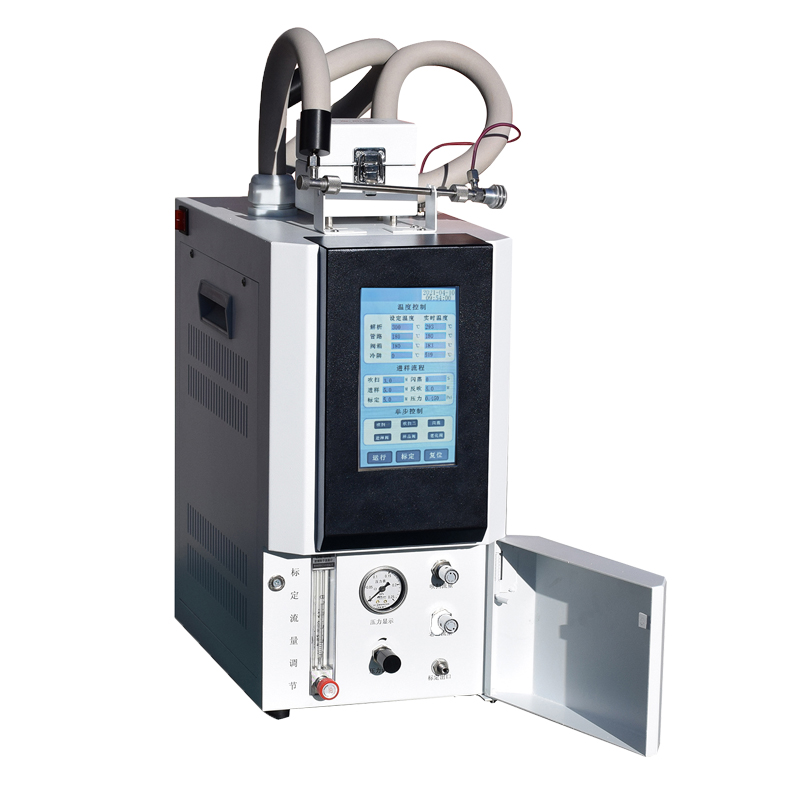

ATDS-3430型二次(冷阱)热解吸仪
一、仪器简介
ATDS-3430型热解吸仪是我公司自主研制推出直接面向国内外广大用户的换代产品。该仪器适用于对化工建筑材料、食品、大气及室内环境中沸点在350℃以下各种气体的定性、定量检测,可与任何国内、国外气相色谱仪、气质联用仪相连,其自动化程度、重复性和灵敏度等指标完全能够满足目前国家新颁布的有关环境检测的标准,并且在结构上具有自身独特的功能优势及令人满意的性能与价格比。全自动化设计、触摸大屏显示、操作更为方便。

二、仪器特点和主要功能
1、 采用半导体制冷,节约使用成本,电子制冷和二阶热脱附流程以保证得到窄的色谱峰形;
2、样品传输管线全部采用进口高惰性脱活管路,无残留,无交叉污染,保证样品进样的重复性和准确性;
3、 微机程序控制,主要功能有:
   ⑴ 方法参数设置、实时动画显示工作状态、运行时间;
   ⑵ 解吸区、进样阀、样品传输管和二次解吸区,四路均单独加热控温;
   ⑶ 设定好分析程序,按下运行键自动完成样品分析;
   ⑷ 可以根据用户需求配置为常温二次解吸仪或低温二次解吸仪;
   ⑸ 可同步启动GC、色谱数据处理工作站,也可用外来程序启动本装置;
4、本机自带标样模拟采样的功能,可以更方便的通过热解吸仪制作工作曲线;
5、采用高温六通阀,使用温度可达240℃;
6、通过时间编程,自动实现解吸、吹扫吸附、再解吸、进样、反吹清洗等功能;
7、采用电子制冷和二阶热脱附流程以保证得到窄的色谱峰形;
8、样品传输管和进样阀有自动反吹功能,避免了不同样品的交叉污染;
9、为了配套进口气相色谱仪使用起来更方便,本仪器还配有针对各种进口仪器的专用接口,连接方便;
10、六通阀与传输管线的连接点处于加热保温箱内,无传输冷点,保证了样品的完整性;
11、进样针头更换方便,可连接国内外所有型号的GC进样口;
12、一体化设计,整机结构紧凑;微电脑控制,全中文7寸液晶显示,操作简单、方便。
13、二次解析升温速率>3000℃/min,峰宽<3s

三、仪器主要技术参数
1、解吸1温度控制范围:室温—450℃,以增量1℃任设;
2、阀进样系统温度控制范围:室温—2600℃,以增量1℃任设;
3、样品传送管线温度控制范围:室温—260℃,以增量1℃任设,采用24V低压供电;
4、解吸2温度控制范围:室温—450℃,以增量1℃任设;升温速率〉3000℃/min;
5、冷阱温度控制范围:-35℃—室温,以增量1℃任设,采用的半导体电子制冷装置;
6、温度控制精度:< ±0.5℃ ;
7、解吸回收率:〉99%(和组分有关);
8、反吹清洗流量:0~500ml/min (连续可调);
9、模拟采样流量:0~160ml/min(连续可调);
10、RSD:≤2.5%(0.05μg甲醇中苯);
11、富集时间:0~60min;
12、进样时间:0~60min;
13、样品位:1位;
14、采样管规格:直径≤6.5mm,长度≥150mm;
15、进样方式:六通阀电机驱动;
16、仪器尺寸:长×宽×高=380mm×220mm×410mm3;
17、仪器重量:约15kg;
18、功率:500W

四、仪器应用范围:
❶HJ/644-2013环境空气 挥发性有机物的测定 吸附管采样-热脱附气相色谱-质谱法;
❷HJ/T400-2007车内挥发性有机物和醛酮类物质采样测定方法;
❸GB/T18883-2020室内空气质量标准;
❹HJ/583-2010环境空气苯系物的测定固体吸附/热脱附-气相色谱;
❺GB/50325-2020民用建筑工程室内环境污染控制规范。
❻HJ734-2014固定污染源废弃 挥发性有机物的测定 固相吸附/热脱附-气相色谱等。
❼GB12/524-2020工业企业挥发性有机物排放控制标准

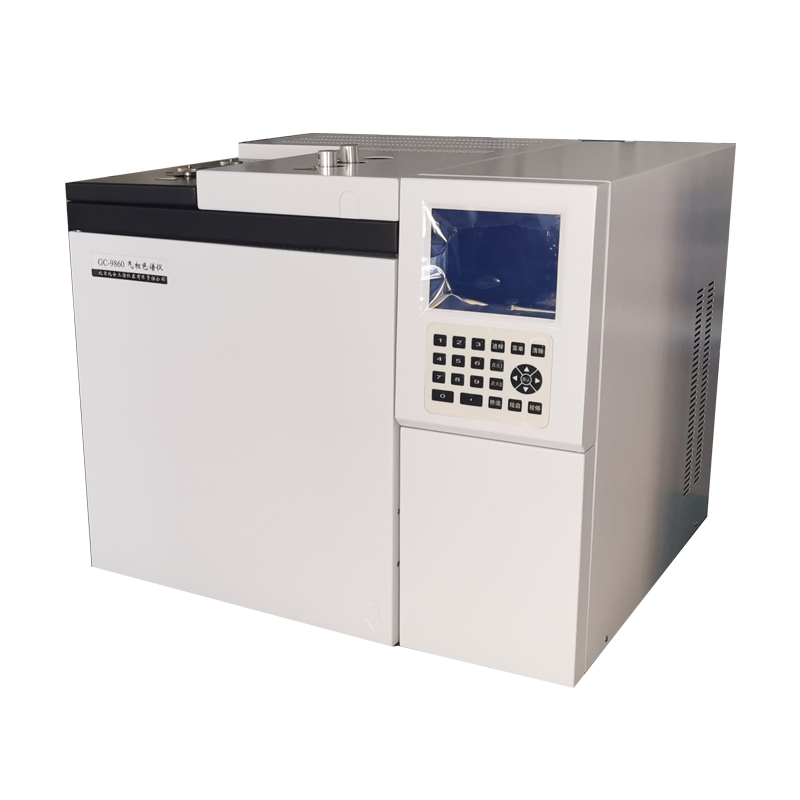

GC-9860型高端气相色谱仪

产品介绍
GC-9860型高端气相色谱仪是在本公司GC-9660的基础上升级换代产品,外观大气、结构合理的设计,同时加载了我公司自主研发的中英文显示技术。使其的自动化水平和整体性能得到了大幅提高。高稳定、高灵敏的微电流放大技术使FID检测限显著提高,新型的热导检测器灵敏度提高5倍。缩短了国产机型与进口机型的差距,能满足石油、化工、制药、食品、环保、疾控、科研院校以及质检部门。
主要技术指标:
● 中、英文切换显示技术,5.7寸液晶大屏幕(320*240)。多达20个显示界面,信息量丰富,可储存20套色谱分析数据,并可随时调用。
● 工业化设计外形,新颖大方、美观实用,结构合理,操作舒适。
● 断气保护功能,保护色谱柱及热导池、电子捕获检测器等。
● 八阶线性程序升温功能及智能双后开门设计,真正实现了近室温控制,控温精度高达±0.1℃满足宽范围分析要求。
● 完善的超温热保护及铂电阻开路、短路报警功能,保证仪器不受损坏。
● 自诊断功能及故障中文提示,使用户方便的知道问题原因及部位。
● 采用先进的FLASH记忆系统,使数据保护不再依赖于电池。
● 微机控制FID检测器实现了自动点火功能。
● 高精度稳压稳流模式使气流精密稳定,实现了多路气路控制系统。
● 高性能的毛细管汽化室,实现了真正意义上的分流/不分流进样系统。
● 能同时安装1-4个检测器。可以双FID或双TCD或双ECD或双NPD运行。TCD带有双路柱后补充气,故可单柱、双柱、毛细管柱使用。
● 能同时安装运行1-3套毛细管柱并可同时运行3个检测器。1台仪器相当于3台(柱室公用)。或双FID双毛。双TCD双毛。双TCD同时工作,互不影响,载气可相互独立。避免了更换色谱柱及检测器的繁琐。
● 可实现检测器的串、并联使用,通过事件控制,进行智能自动转换。
● 仪器可安装转化炉、热解吸仪、自动进样器、自动顶空进样器、裂解器等多种进样方式。可定时自动采样,实现自动在线分析。
● 仪器特别适用于各类企业、技术监督局、环境监测、卫生防疫、大学院校、科学研究等部门。

技术参数:
●外型尺寸:520×480×500mm     (长×高×宽)
●柱箱尺寸:260×250×150mm     (长×高×深)
●色谱柱安装跨度:152.4mm  (6英寸标准接口)
●色谱柱:填充柱外径    3 ~    5mm  (    金属柱或玻璃柱)
●仪器重量:     50Kg
●功率:2500W
●电压:220±10%
●柱箱控温范围:室温加5℃-400℃ (以1℃增量任设)
●温度精度:不大于±0.1℃
●温度梯度:±1%(温度范围100℃-350℃)程序升温
●升温速率:0.1-50℃/min(以0.1℃增量任设)
●时间设定:6000(min)
●程序阶数:8阶
检测器技术指标:
         氢火焰离子化检测器(FID)
       ● 检测限:Mt≤2×10-12g/s (正十六烷);
       ● 噪音:≤2×10-14A(0.02mv)
       ● 漂移:≤1.5×10-13A/30min(0.15mv/0.5h)
       ● 线性范围: ≥107
       ● 使用温度:≤450℃
         热导检测器(TCD)
       ● 灵敏度:S≥10000mV.ml/mg(正十六烷)
       ● 噪声:≤20μV
       ● 基线漂移:≤150μv/30min


BF-300E/500E氢气发生器


气体发生器在这里是指能产生分析仪器使用的氮气、氢气、空气等气体的装置,我公司建立一条完整的气体发生器生产线,年产仪器能力达5000台以上。
气体发生器是一种安全的产品。用于替代危险、使用不便的氢气、氮气、空气钢瓶。紧凑型设计,节约宝贵的实验室空间。人性化的产品技术,为用户持续提供超纯、安全、方便的气体发生器。实验室中也无需再使用危险且昂贵的氢气钢瓶。
技  术  参  数
型    号 BF- 300E             BF-500E
产气纯度 99.999 %(相对含氧量)
输出流量 0 -300 ml/min 0 -500 ml/min
电源电压 交流220V  50Hz
环境温度 0-40℃   相对湿度<85%
环境条件 无大量粉尘及腐蚀性气体
功率 180W
外型尺寸 360×190×380mm   (L×W×H)
仪器重量 12Kg 14Kg
仪器特点:
 1.操作简单,只需启动电源开关,即可产气,输出压力稳定,流量由 LED 数 码显示,更直观醒目。
  2.日常使用只需补充蒸馏水,可连续使用,也可间断使用。
  3.储液、电解制氢、排氧一体化,池温低,寿命长久。
4.设有不返液装置,可有效的确保仪器无返液现象。

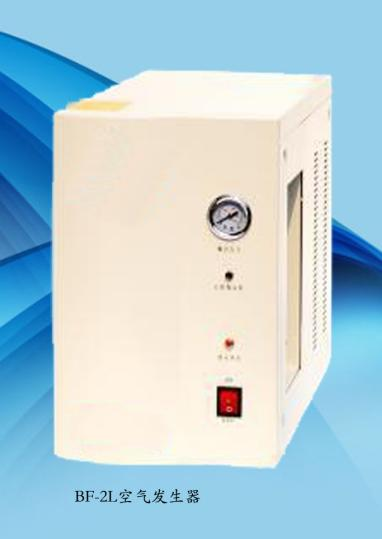

BF-2L/5L空气发生器

  BF-2L BF-5L
空气纯度 无油三级净化
输出流量 0-2L/min          0-5L/min
输出压力     A 0.4Mpa(一般接色谱)
B 0.5Mpa(一般接氮气发生器的空气输入的端口)
噪音 ≤42分贝
电源电压 交流220v  50HZ
额定功率 150W 180W
重    量 23kg 24kg
外形尺寸 490×240×380 mm(L×W×H)
环境温度 15-40℃ 相对湿度<70%
环境条件 无大量粉尘及腐蚀性气体
气体发生器在这里是指能产生分析仪器使用的氮气、氢气、空气等气体的装置,我公司建立一条完整的气体发生器生产线,年产仪器能力达5000台以上。
气体发生器是一种安全的产品。用于替代危险、使用不便的氢气、氮气、空气钢瓶。紧凑型设计,节约宝贵的实验室空间。人性化的产品技术,为用户持续提供超纯、安全、方便的气体发生器。实验室中也无需再使用危险且昂贵的氢气钢瓶。
仪器特点:
1.可取代传统的高压空气瓶,使化验室仪器化。
2.操作简单,只需启动电源开关仪器即可产气,可连续使用,也可间断使用。
3.气路系统设为三级净化,
4.设有两级稳压,使稳压精度更高。
5.设有过压保护及排水开关,使用安全方便。

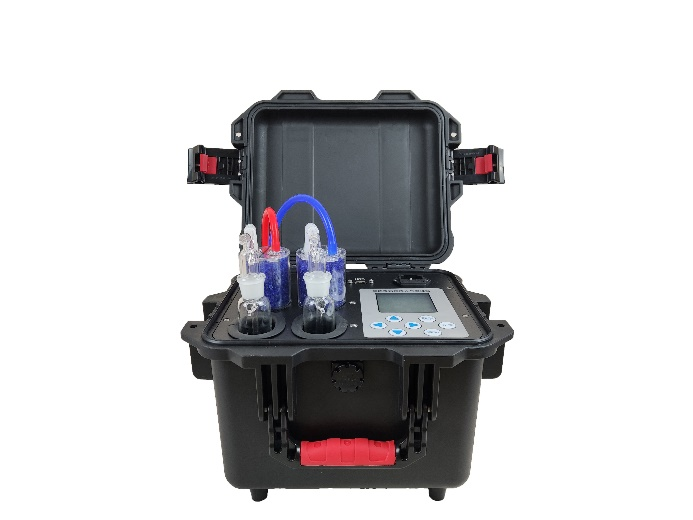

JF-2021B型智能双路恒流大气采样器

1  产品概述

JF-2021B型智能双路恒流大气采样器 (以下简称采样器)是主要用于采集空气中气态和蒸气态SO2、NOx等。该采样器满足JJG 956-2013《大气采样器》、HJ/T 375-2007《环境空气采样器技术要求及检测方法》和GB50325-2020《民用建筑工程室内环境污染控制标准》等相关标准的要求,产品性能稳定,操作方便。根据JJG 956-2013《大气采样器》的要求,并在小型便携、流量稳定性等方面有较大的改进,大大减少了劳动强度。

2  适用范围

采样器应用溶液吸收法采集环境大气、室内空气中的各种有害气体。可供环保、卫生、劳动、安监、军事、科研、教育等部门用于气态物质和气溶胶的常规及应急监测。

3  采用标准

HJ/T 375-2007 《环境空气采样器技术要求及检测方法》
JJG 956-2013  《大气采样器》
GB 50325-2020 《民用建筑工程室内环境污染控制标准》
GB/T17061-1997《作业场所空气采样仪器的技术规范》
GB/T18883-2002《空气质量标准》

4  主要特点

4.1  两路设计,采样方式灵活,可采集两种气体或者平行样,并可分别单独控制;
4.2  采用电子流量计自动控制流量,自动补偿因为电压波动、阻力、温度变化引起的流量变化;
4.3  使用高性能进口隔膜泵,耐腐蚀、寿命长、噪音低,具有过载保护功能;
4.4  可根据环境温度自动加热,防止试液结冰;
4.5  采样过程中掉电数据保护,来电后自动恢复采样;
4.6  支持扩展USB数据导出和蓝牙打印功能;
4.7  使用优质滤尘滤芯,实现颗粒物过滤功能,防止进入气路干扰采样,同时保护采样泵和气路;
4.8  自动调节对比度的中文液晶显示屏,适应于寒冷低压地区采样,通俗软件显示界面,实现良好人机交互;
4.9  自动计算累计采样体积,并同时根据气压、温度换算标况采样体积;

5  工作原理

采样器是以采样泵抽取样品,气体流过电子流量计,将流量信号送微处理器进行处理,得出瞬时流量并累加采样体积,同时,根据采集到的计前温度及计前压力,换算成标况采样体积。后期,可根据采集到的有害气体含量和标况体积计算其浓度。

6  技术指标

采样器的主要技术指标见表1所示。
表1 采样器主要技术指标
主要参数 参数范围 分辨率 准确度
采样流量 0.1~2.0L/min 0.01L/min 优于±2.5%
流量稳定性 / 优于±2.0%
流量重复性 / 优于±2.0%
计前压力 -35~35kPa 0.01kPa 优于±2.5%
环境大气压 60~120kPa 0.1kPa 优于±0.5kPa
工作温度 (-30~50) ℃
工作电源 AC220V±10% 50Hz
内置锂电池 7.4V 10Ah
持续工作时间 >8h
噪声 <55dB(A)
功耗 <50W
外形尺寸 240mm×180mm×240mm
整机重量 约3kg


7  工作条件

a) 工作电源:AC220V±10%  50Hz;
b) 环境温度:(-20~45)℃;
c) 环境湿度:(0~95)%RH;
d) 大气压力:(85~106)kPa;
e) 电源接地线应良好接地;
f) 野外工作时,应有防雨、雪、尘以及日光曝晒等侵袭的措施。

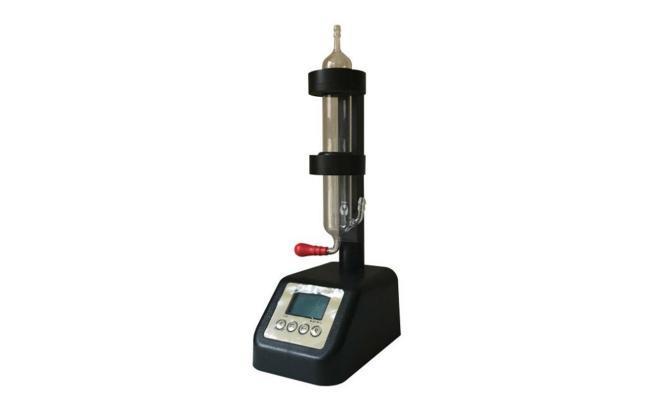

GL-103B便携式电子皂膜流量计
一、概述
     GL-100B系列便携式电子皂膜流量计是我公司在GL-100B系列流量计的基础上推出的更新换代产品,适用于任何气体或液体流量的检测,是环保、劳动卫生,科研,工矿,各大院校等部门校准中、小气体流量计的必备仪器。用户通过选择不同量程的仪器即可实现量程从0.1ml/min~50L/min范围的气体或液体流量的测定。仪器具有温度、压力、容积的校正功能,用户可以自行校正,完全满足JJG 586-2006 《皂膜流量计检定规程》。ZM-100B系列便携式电子皂膜流量计主要应用于:
    ●大气采样器流量的测量和校正;
    ●粉尘采样器流量的测量和校正;
    ●气相色谱仪载气、辅助气流量的测量和校正;
    ●转子流量计的测量和校正;
    ●孔口流量计的测量和校正;
    ●LCR测试仪流量的测量和校正;
●烟气采样器流量的测量和校正等。
二、主要性能特点:
    ★微机电脑程序控制,数据自动处理,可完整显示气压、温度、容积、时间、 流量(包括体积流量和质量流量)、上下传感器状态等信息
    ★故障自检,可同时对上下传感器光通量进行测量,用户可通过对内部电位器阻值进行调整,以达到使用灵敏度。
    ★对电池电量进行实时监控,并显示仪器电量即时指示充电信息。
    ★集传感器、皂膜管、电路系统与一体,体积小、重量轻、便于携带。
    ★测量精度:△Q<±1%
    ★重 复 性:<0.5%
    ★流量精度:0.1ml/min
   ★时间精度:0.1S(内部计算到0.01S)。
    ★标称量程:5ml/min~6000ml/min
    ★内装标称值为4.8V�mA/h的充电电池,充满电后待机>24h,充电次数>500次
★外接9V直流电源,当电池耗尽时可将此电源由流量计后面板插入替代使用,同时通过内部充电电路对电池进行充电,仪器充电后自动进入浮充状态,大约8小时左右充      满电。
★实现节能理念,1分钟停止操作,显示屏背光关闭,5分钟内无操作则自动关机,实现节能管理
    ★外形尺寸:90mm×150mm×280mm
★重量:约1.3kg
量程:详细表格
型号 量程
GL-101B LEVER 1 (0.1~100mL/min)
GL-102B LEVER 2 (1~1000mL/min)
GL-103A LEVER 3 (2mL/min~2L/min)
GL-103B LEVER 3 (5mL/min~6L/min)
GL-105A LEVER 5 (6mL/min~6L/min)
GL-105B LEVER 5 (30mL/min~30L/min)
GL-106B LEVER 6 (5L/min~50L/min)

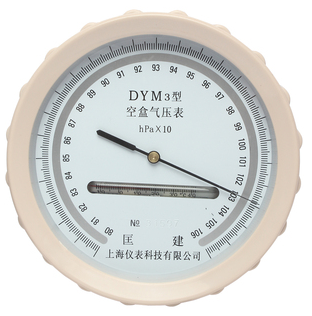

DYM3型空盒气压表


1  用途特点
    DYM3型空盒气压表是以变形元件作感应的一种大气压测量仪器。它以携带方便、测量准确,测压范围广、使用维护简便、无汞污染等优点,广泛地应用于气象、军事、航空、航海、农业、测量、地质、工矿企业和科研等领域,成为测量大气压力的常规仪器。
2  工作原理
    空盒气压表是以弹性金属做成的薄膜空盒作为感应元件,它将大气压力转换成空盒的弹性移位,通过杠杆和传动机构带动指针。当顺时针方向偏转时,指针就指示出气压升高的变化量,反之,当指针逆时针方向偏转时,指示出气压降低的变化量。当空盒的弹性应力与大气压力相平衡时,指针就停止转动,这时指针所指示的气压值就是当时的大气压力值。
3  技术性能和规格
3.1 测量范围:800~1064hpa
3.2 使用温度范围:-10~+40℃
3.3 经过温度、示度和补充正后的测量误差不大于2.0hpa
3.4 示度盘分值:1hpa
3.5 附温表分值:1℃
3.6 仪器重量不大于1.5Kg
3.7 仪器尺寸156mm*156mm*115mm
4  使用方法
4.1 使用时请将空盒气压表水平放置。
4.2 读数请用手指轻轻扣敲仪器外壳或表面玻璃,以消除传动机构中的摩擦。
4.3 观察时指针与镜面指针相重叠,此时指针所指值数即为气压表示值,读数到小数一位。
4.4 读取气压表上温度表示值,到小数一位。
4.5 气压值的求数:仪器上读取的气压表示值只有经过下列订正后方能使用。
4.5.1 温度订正:由于环境温度的变化,将会对仪器金属的弹性产生影响,因此必须进行温度订正。 温度订正值可由下列计算:△Pt=a.t  式中 △Pt--温度订正值 a--温度系数值(检定证书上附有) t--温度表读数
4 5.2 示度订正,由于空盒及其传动的非线性,当气压变化时就会产生示指误差,因此必须进行示度订正。求算方法:根据检定证书上的示度订正值,在气压表示值相对应的气压范围内:用内插法求出值订正示值△ps
4.5.3 补充订正:为消除空盒的剩余变形对示值产生的影响,从检定证书上得到补充订正值△pd
经订正后的气压值可由下式示出:p=ps+(△pt+△ps+△pd)
5  注意事项
5.1 仪器工作时必须水平放置、以防止倾斜造成的读数误差。
5.2 使用者切勿将塑料外壳内仪器取出,以免造成不必要的损坏。有故障时请交气象计量机构或工作修理。
5.3 由于仪器的补充订正值随时时间而改变,因此补充订正值不得超过六个月使用期限,超过时必须重新进行检定。
5.4 使用者不得擅自调动调节螺钉,以免增加仪器的误差。
